리눅스로 라우터 만들기

개요

현재 192.168.12.12/24 IP를 쓰는 VM이 있는데, 이 VM은 인터넷 통신을 할 수 없다. 192.168.12.0/24(이하 ~12.0)가 다른 네트워크에 연결되지 않았기 때문이다. 다음 그림과 같이 8.8.8.8에 ping 질의를 했을 때 응답이 오지 않는다.



한편 192.168.11.0/24(이하 ~11.0) 네트워크는 인터넷 통신이 가능하다.



이 글에서는 ~11.0 네트워크와 ~12.0 네트워크를 연결하는 라우터를 만들어 볼 것이다. ~12.12는 이 라우터를 기본 게이트웨이로 놓아 인터넷 통신을 하면 된다.



~12.12 컴퓨터의 정보는 다음과 같다.

• VMware 가상머신
• 운영체제: Rocky Linux 8.60
• IP: 192.168.12.12/24
• 기본 게이트웨이: 192.168.12.1/24

만들 라우터에는 아래의 설정을 할 것이다.

• VMware 가상머신
• 운영체제: Rocky Linux 8.60
• IP: 192.168.12.1/24, 192.168.11.254/24
• 기본 게이트웨이: 192.168.11.1/24

그러면 패킷이 [ ~12.12 → ~ 12.1 → ~11.254 → ~11.1 → 인터넷 ] 순서로 이동할 수 있다.

---

1. 하드웨어 설정

1. 라우터로 쓸 VM을 만든다. 나는 원래 있던 VM을 복사했다. GUI 없이 최소 설치만 되어 있는 VM이다.



2. 'Edit virtual machine settings'에 들어간다. 네트워크 어댑터를 추가하기 위함이다. 현재는 어댑터가 1개 있는데,  ~12.1를 쓸 어댑터와 ~11.254를 쓸 어댑터가 따로 있어야 한다.

3. 창이 뜨면 Add를 누른다.



4. Network Adapter를 선택하고 Finish를 누른다.



5. OK를 누른다.



6. 어댑터가 추가되었으므로 Power on this virtual machine을 클릭해 전원을 켠다.

---

2. IP 설정

1. VM이 켜지면 root로 로그인한 뒤 네트워크 설정을 바꾸기 위해 nmtui로 들어간다.

nmtui



2. Edit a connection을 선택한 뒤 엔터를 누른다.



3. ens160과 이름 없는 인터페이스가 뜬다. 이름 없는 인터페이스가 두 번째로 추가한 네트워크 어댑터다. 먼저 이 인터페이스 설정을 바꾸기 위해 엔터를 눌러 들어간다.



기본적으로 다음과 같은 설정이 되어 있다. Profile name은 없지만 ens224에 대한 설정인 것을 알 수 있다.



4. ens224 인터페이스의 설정을 한다. 이 인터페이스에 ~12.1 IP를 준다. 자기 자신이 게이트웨이이므로 Gateway 항목은 비워 둔다. 또한 인터넷 통신은 ~11.254 쪽에서 할 것이므로 DNS 서버도 설정하지 않는다.



5. ens160 설정으로 들어간다.

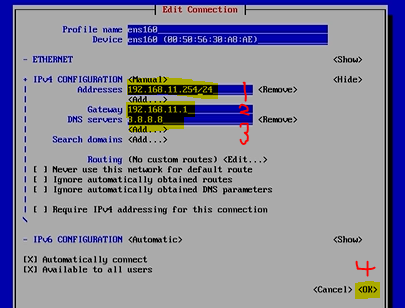

6. 다음과 같이 ens160 설정을 해 준다.



7. 시스템 hostname이 현재 LinuxBasic으로 되어 있는데, 이를 바꾸기 위해 Set system hostname으로 들어간다. 이 부분은 필수는 아니다.



8. 시스템 hostname을 Router로 바꾼다.



9. OK를 눌러 nmtui에서 나온다.



10. 바꾼 설정을 적용시키기 위해 재부팅한다.



11. 재부팅한 뒤 해당 VM이 인터넷 통신을 할 수 있는지 확인하기 위해 8.8.8.8에 ping을 보내본다.



정상적으로 ping에 대한 응답이 온다. 또한 hostname이 Router로 바뀐 것을 볼 수 있다.

---

3. 라우터 기능 설정

Router가 ~12.0 네트워크를 인터넷에 연결시키려면 ~12.1 인터페이스로 패킷을 받은 뒤 ~11.254로 내보낼 수 있어야 한다. 그런데 이렇게 패킷을 통과시키는 기능은 기본적으로 꺼져 있다. 또한 몇몇 보안 설정 때문에 라우팅이 정상적으로 되지 않을 수 있다. 이제 Router가 라우터로서 기능할 수 있도록 설정을 할 것이다.



1. Router에 root로 로그인 한 후 방화벽을 비활성화한다. 화면이 위와 다른데, IP 통신이 되는 컴퓨터이므로 PuTTy 로 SSH 접속을 했기 때문이다.

systemctl stop firewalld.service        # 방화벽을 비활성화한다
systemctl disable firewalld.service     # 재부팅 시 방화벽을 비활성화한다



2. selinux 설정파일을 연다.

vi /etc/selinux/config

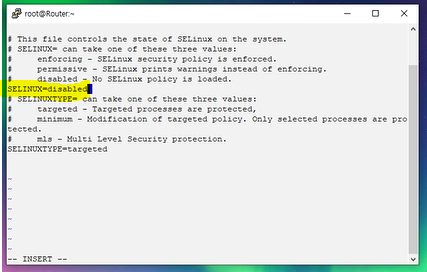

3. 기본 설정으로 SELINUX=enforcing로 되어있는데, 이를 SELINUX=disabled로 바꾼다.

SELINUX=disabled

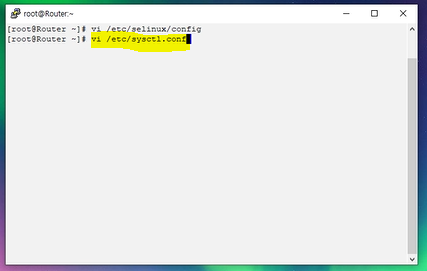

4. 패킷을 통과시키는 기능을 활성화하기 위해 /etc/sysctl.conf를 수정한다.

vi /etc/sysctl.conf

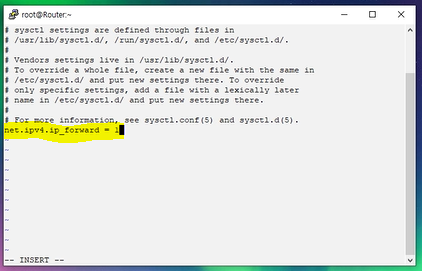

5. sysctl.conf 파일에 다음 내용을 추가한다.

net.ipv4.ip_forward = 1

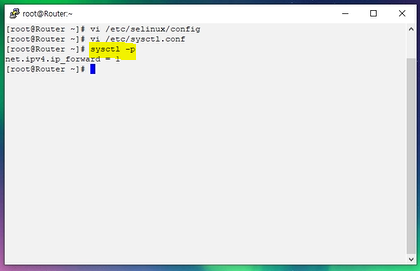

6. 파일에 추가한 설정을 커널에 로딩한다. 이에 해당하는 명령어는 sysctl -p다.

sysctl -p



7. Router가 정상적으로 작동하는 것을 확인하기 위해 다시 ~12.12에서 8.8.8.8로 ping을 보낸다. 이때 ~12.12의 기본 게이트웨이가 ~12.1로 되어 있어야 한다.



ping에 대한 응답이 오는 것을 볼 수 있다.
